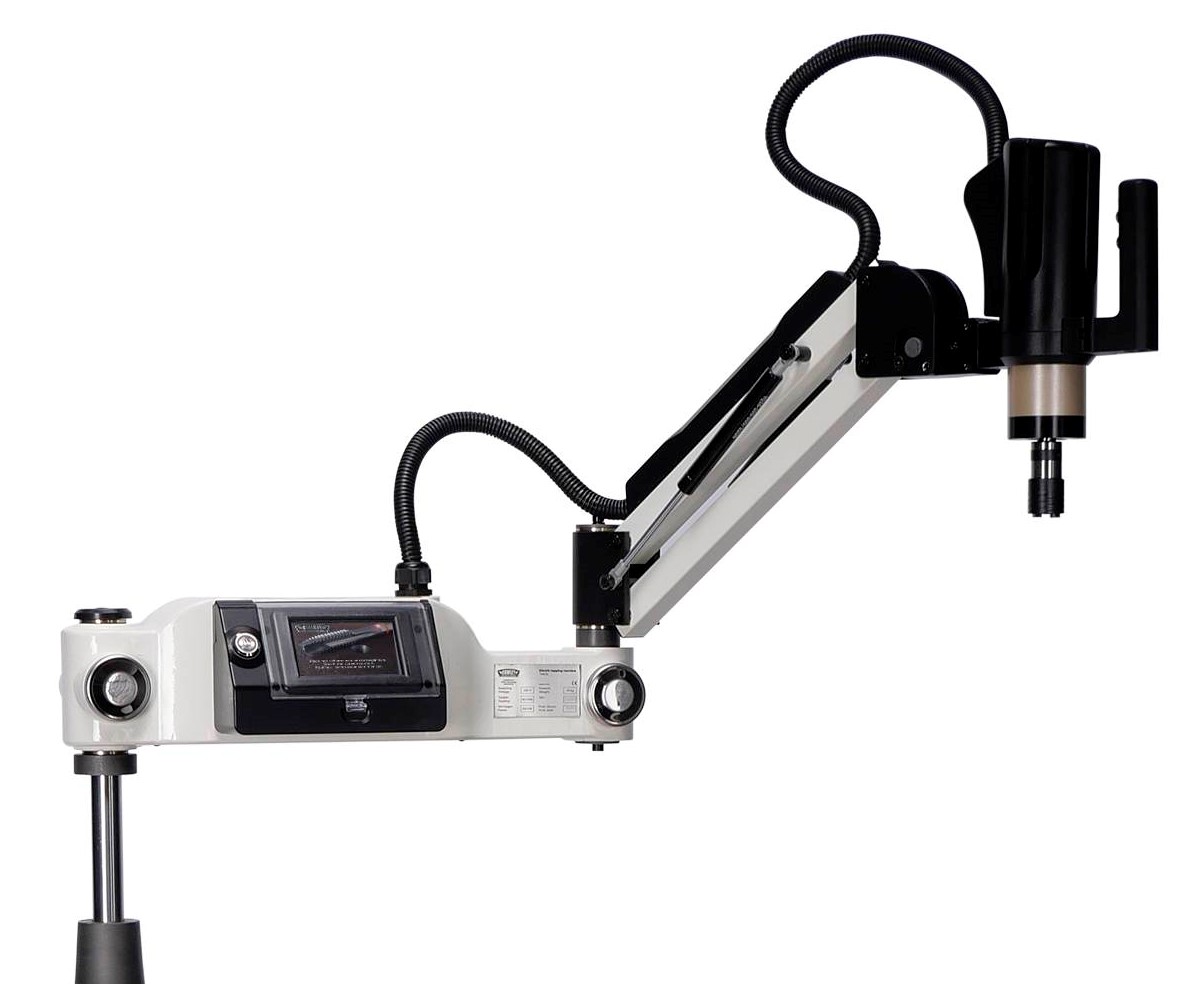

Gewindeschneidmaschine M3-M16
Produktnummer:
VA-TME16
Lieferzeit:
5 - 10 Werktage
- Versandkostenfrei innerhalb von Deutschland
- telefonischer Support
- Rechnungs- und Ratenkauf möglich
Produktinformationen "Gewindeschneidmaschine M3-M16"
Wählen Sie zwischen den Gewindeschneidmaschinen mit dem Arbeitsradius von 1100mm oder bis zu 1500mm. Mit dieser elektrischen Schneidmaschine lassen sich flexibel Winkel schneiden.

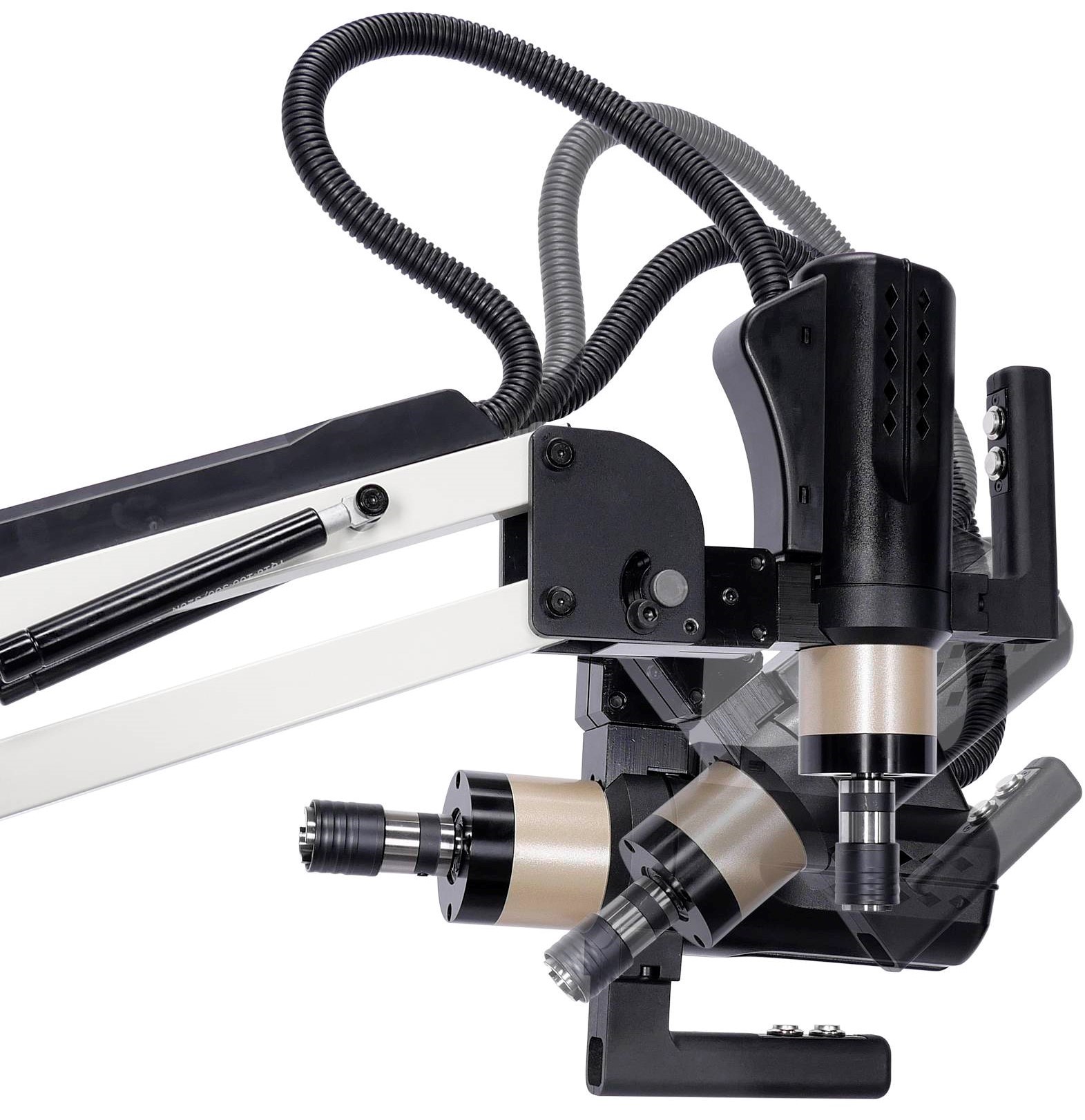

Die Gewindeschneidmaschine kann zum schnellen und genauen Gewindeschneiden von verschiedenen Materialien verwendet werden. Die Maschine kann sowohl horizontal als auch vertikal eingesetzt werden. Die Eingangs- und Ausgangsgeschwindigkeit ist variabel einstellbar. Außerdem können an der Schneidmaschine die Schneidtiefe dynamisch und das Drehmoment elektrisch eingestellt werden. Für die einfache Bedienung steht Ihnen ein HD-Touchscreen mit Schutzabdeckung zur Verfügung. Das Display lässt sich auf Englisch bedienen.

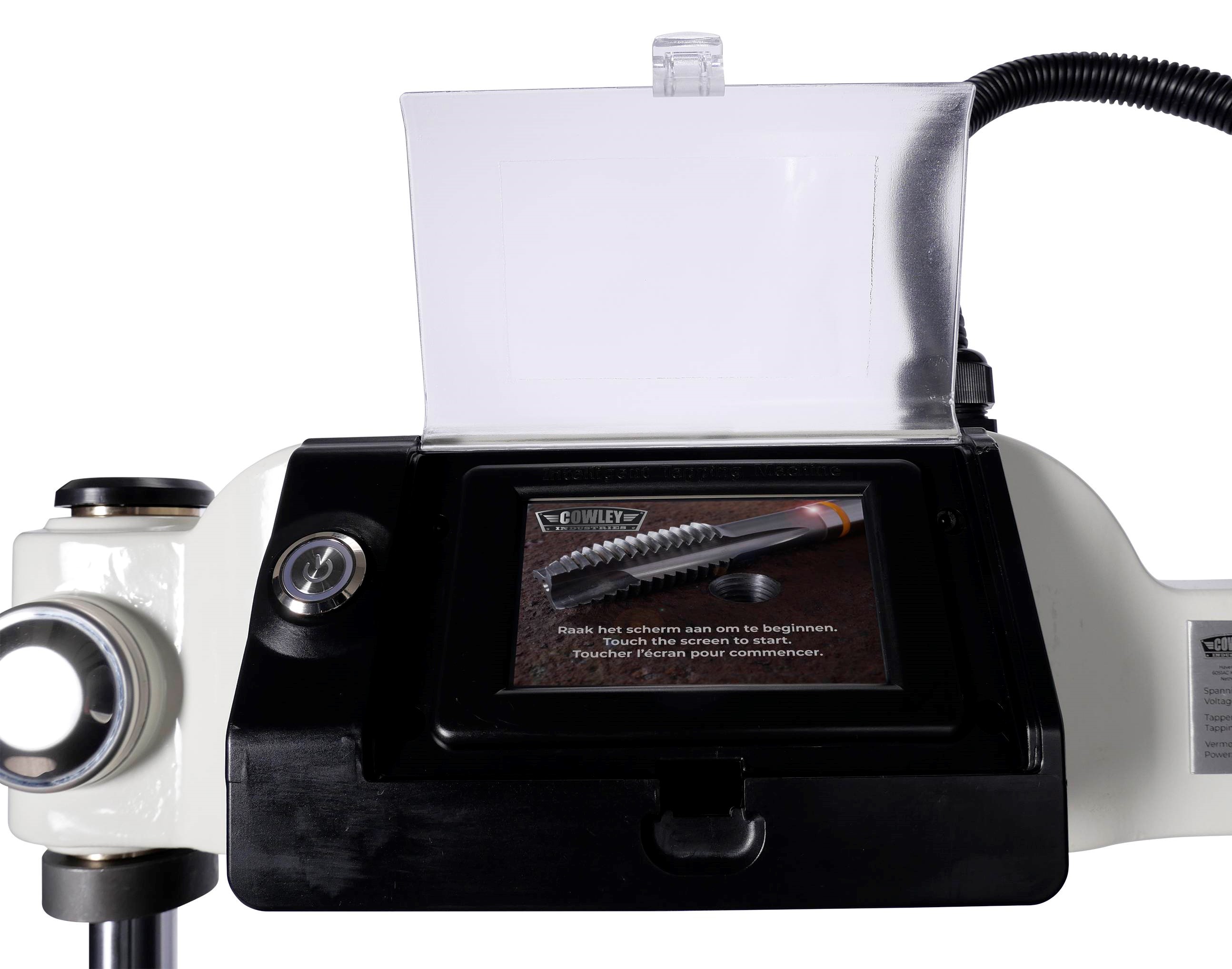

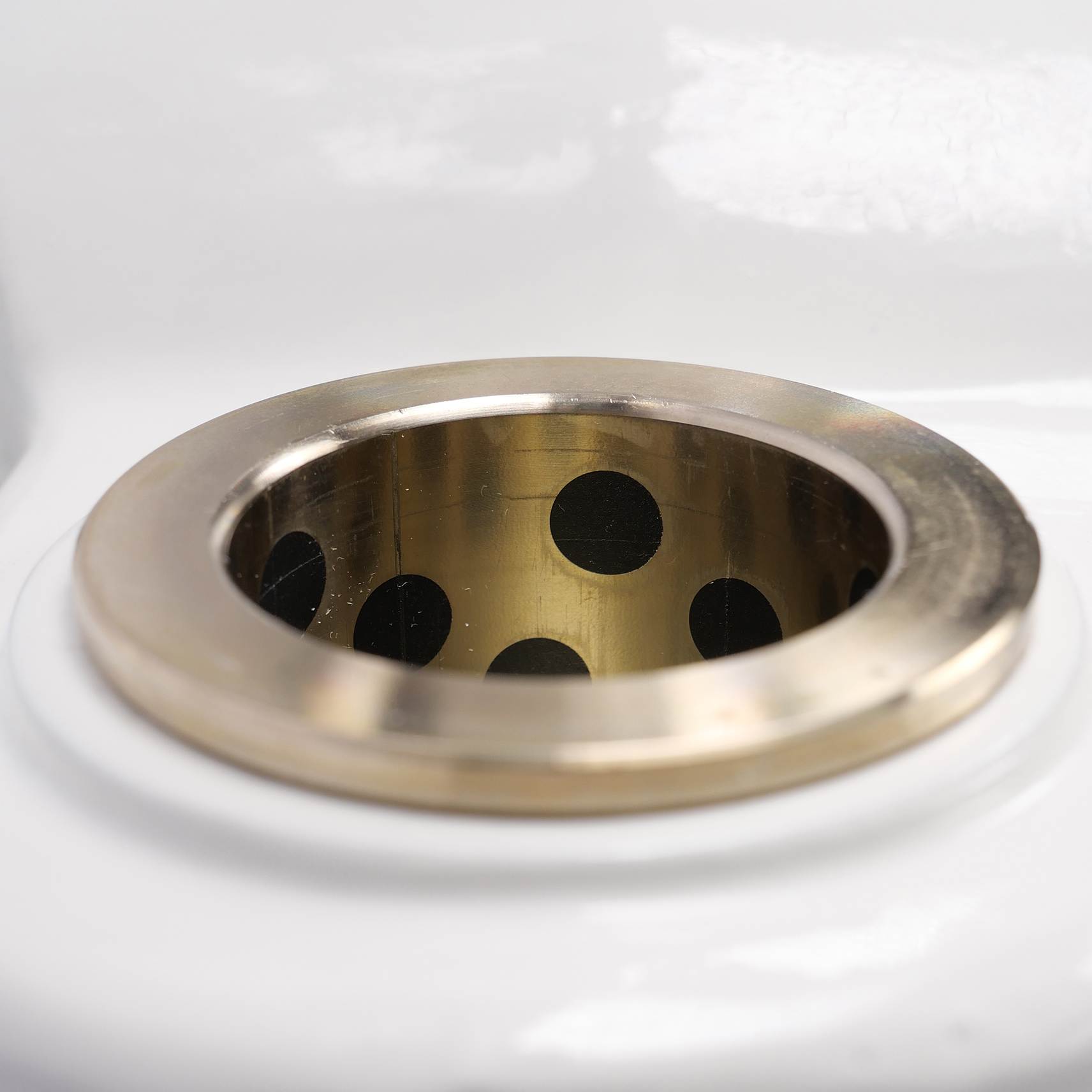

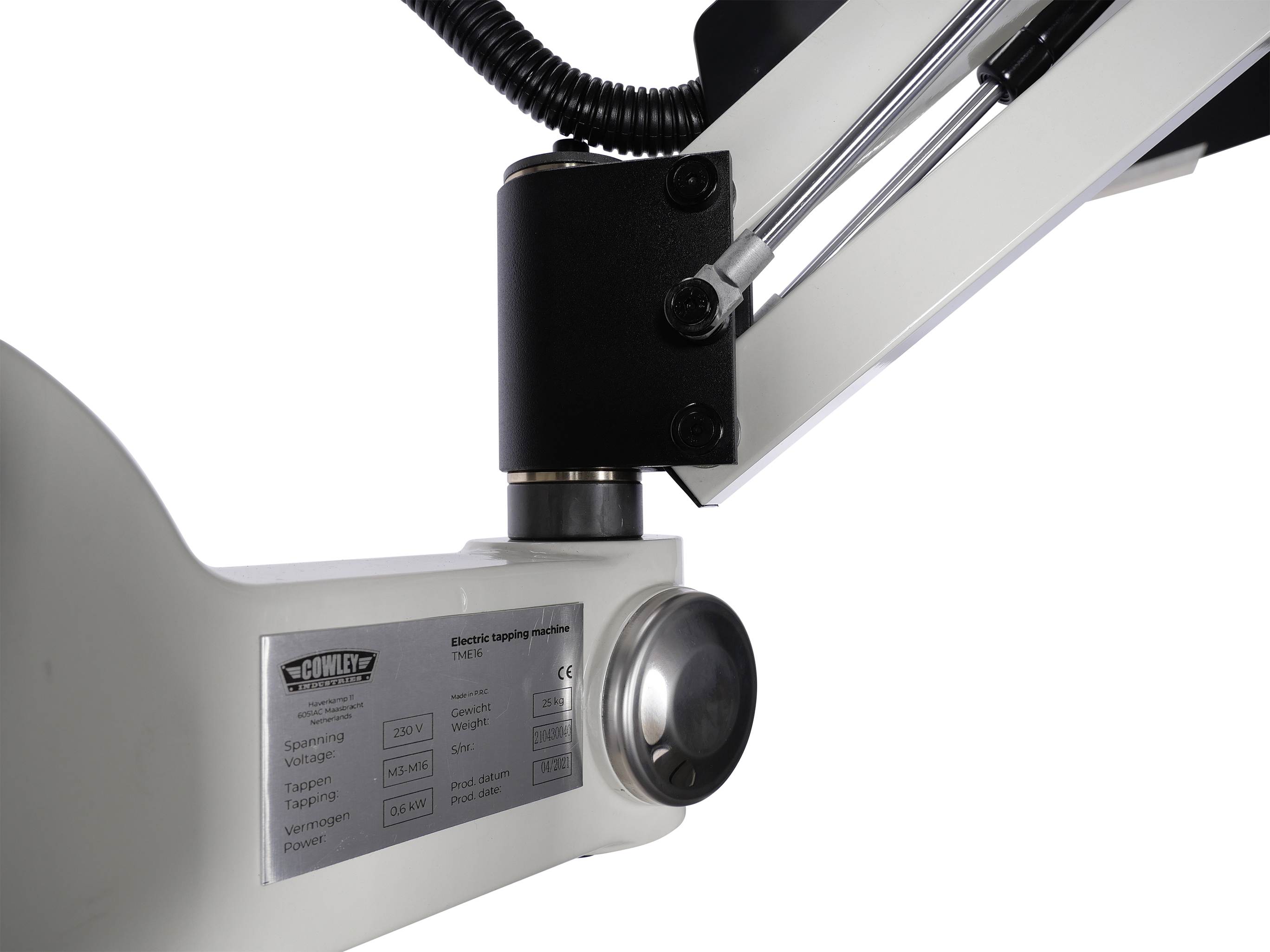

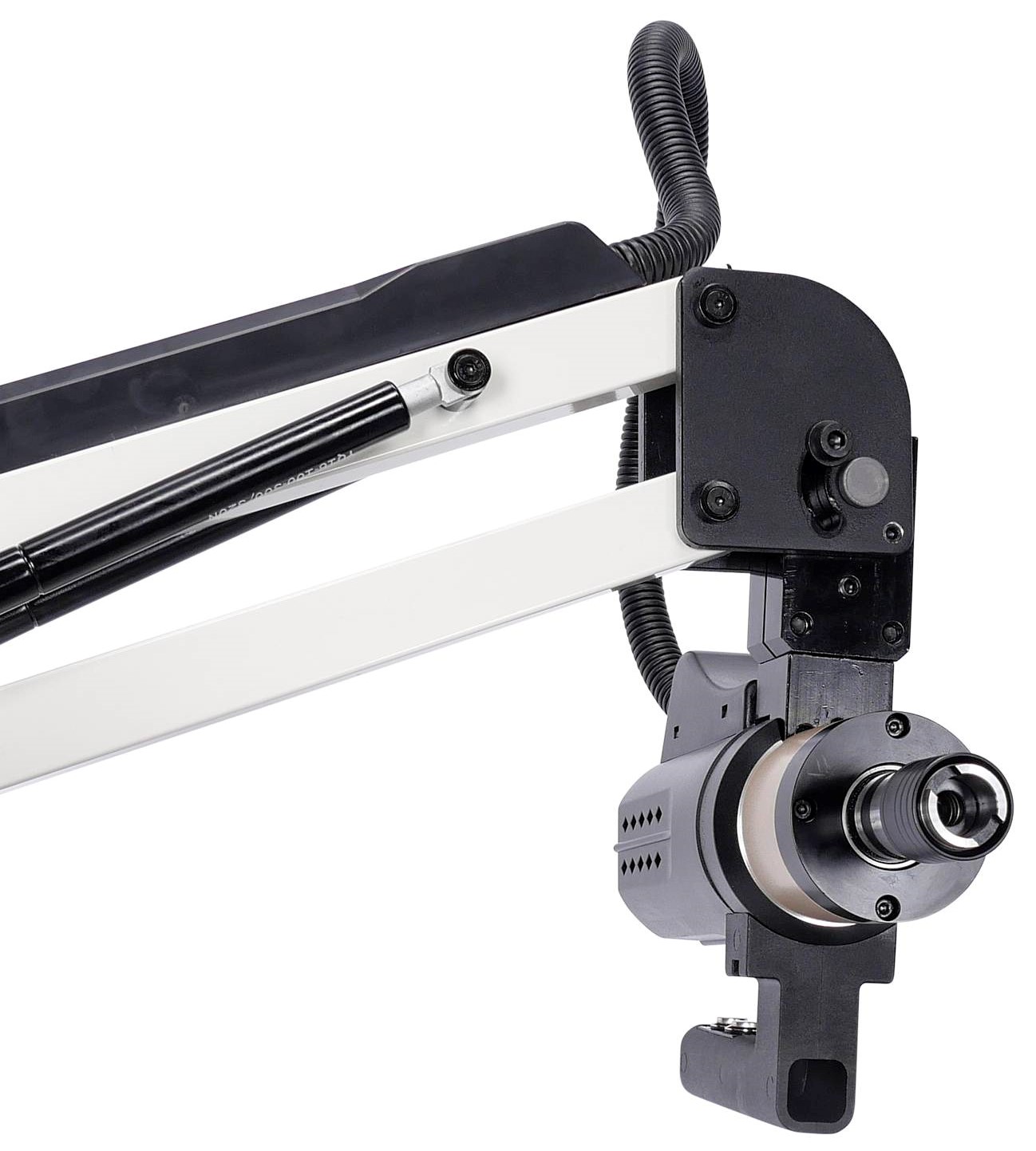

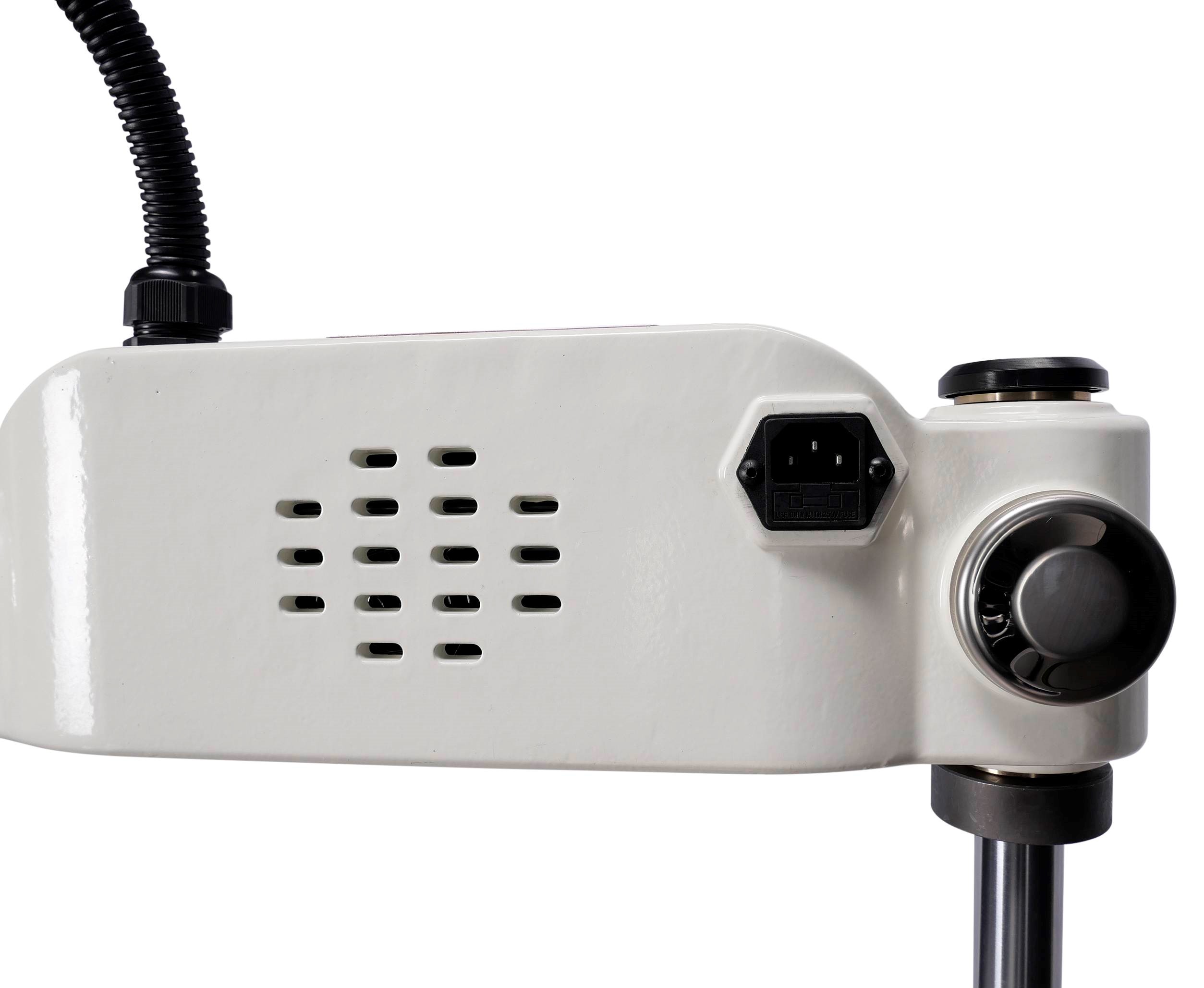

Die Maschine hat einen großen Arbeitsbereich. Für eine optimale Flexibilität der Arme sorgen die selbstschmierenden Bronzebuchsen. Durch die Gasfedern ist ein schwereloser Betrieb möglich. Die Gewindeschneidmaschine wird mit einem leistungsstarken Servomotor geliefert. Die Kühlung ist gut in das Gehäuse integriert und die Maschine hat einen internen Speicher zum Speichern mehrerer Programme (SPS-Steuerung). Die Gewindeschneidköpfe können mit Hilfe eines Schnellwechselsystems ausgewechselt werden. Eine Ein- & Austaste ist an der Gewindeschneidmaschine integriert.
Technische Informationen:
| Gewindeschneider ohne ausziehbaren Arm VA-TME16 | Gewindeschneider mit ausziehbaren Arm VA-TME16T | |
|---|---|---|
| Gewindebohrungen | M3 - M16 | |
| Maximaler Arbeitsradius | R 1100 mm | R 1100 - 1500 mm |
| Verlängerter Adapter | 550 mm | |
| Motorleistung | 600 Watt | |
| Motordrehzahl | 312 U/min | |
| Spannung | 230 Volt | |
| Einschaltdauer | 100% | |
| Abmessungen (LxBxH) | 1200 x 200 x 850 mm | 1200 x 200 x 850 mm |
| Verpackungsabmessungen | 705 x 615 x 230 mm | 710 x 690 x 230 mm |
| Gewicht | 29 kg | 35 kg |

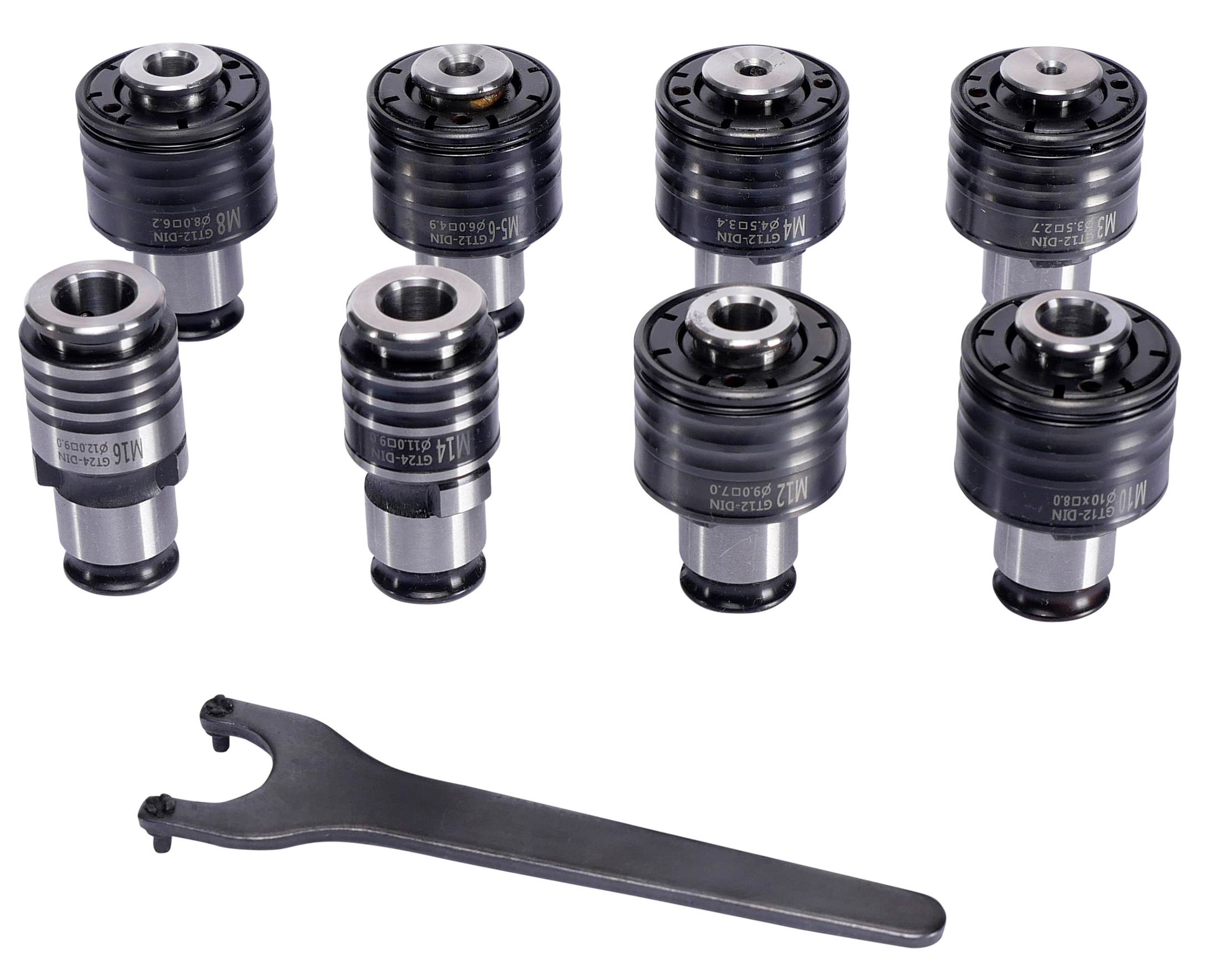

| Lieferumfang | Gewindeschneidmaschine 6 x GT12 DIN-Gewindebohrerhalter mit Rutschkupplung (M3 - M12) 2 x GT12 DIN-Gewindebohrerhalter (M14 + M16) |
|
| M3 : Durchmesser & Schaft | ∅ 3,5 mm Schaft: 2,7 mm |
|
| M4 : Durchmesser & Schaft | ∅ 4,5 mm Schaft: 3,4 mm |
|
| M5 : Durchmesser & Schaft | ∅ 6,0 mm Schaft: 4,9 mm |
|
| M8 : Durchmesser & Schaft | ∅ 8,0 mm Schaft: 6,2 mm |
|
| M10 : Durchmesser & Schaft | ∅ 10,0 mm Schaft: 8,0 mm |
|
| M 12 : Durchmesser & Schaft | ∅ 9,0 mm Schaft: 7,0 mm |
|
| M 14 : Durchmesser & Schaft | ∅ 11,0 mm Schaft: 9,0 mm |
|
| M 16 : Durchmesser & Schaft | ∅ 12,0 mm Schaft: 9,0 mm |
|
Zubehör
Gewindeschneidmaschine Unterschrank 900x600mm
1.199,00 €*
Dieser Unterschrank für Gewindeschneidmaschinen besticht durch die gefräste Auflagefläche mit einer Größe von 900x600mm.Dieses Untergestell kann universell für verschiedene Maschinen eingesetzt werden. Sie eignet sich optimal, um eine Gewindeschneidmaschine anzubringen und auf dem Tisch zu arbeiten. Der Tisch besitzt 3 T-Nuten. Die Türen des Schranks können einfach geöffnet werden und zusammen mit den beiden Schubläden bieten diese ausreichend Stauraum. Der Unterschrank kann auf vier Lenkrollen einfach bewegt und mit der Feststellbremse am Platz fixiert werden. Technische Informationen: Abmessungen des Tisches900 x 600 mmGröße der T-Nuten16 mm
Untergestell für Gewindeschneidmaschine
999,95 €*
Dieser Unterschrank ist passend für die Gewindeschneidmaschinen, die Sie in unserem Shop unter den Artikelnummern: VA-TME16, VA-TME24 oder VA-TME36 finden.Der fahrbare Unterschrank mit T-Nuten eignet sich als Werkbank sowohl für die elektrischen als auch für die pneumatischen Gewindeschneidmaschinen. Zur Befestigung ist der Schrank mit Löchern für die Gwindeschneidmaschinen in 2 Ecken versehen. Durch die Höhe von 895mm kann ergonomisch gearbeitet werden.Der Schrank hat 3 T-Nuten und 4 Lenkrollen mit Feststeller. Die zwei Türen des Schranks können einfach geöffnet werden und bieten ausreichend Stauraum. Die schwere Arbeitsplatte besteht aus hochwertigem Gusseisen. Technische Informationen:Abmessungen des Tisches900 x 600 mmBreite der T-Nuten15 mm Höhe des Tisches895 mmVerpackungsabmessungen910 x 610 x 900 mmGewicht85 kg
Magnetfuß Gewindeschneidmaschine ab M10
466,57 €*
Dieser Magnetfuß ist passend für die Gewindeschneidmaschinen mit kleinen Gewindebohrgrößen. Den pneumatischen Gewindebohrer M3-M12 finden Sie in unserem Shop unter der Artikelnummer: VA-TMP12.Der Magnetfuß lässt sich einfach zwischen dem Untergestell und der Gewindeschneidmaschine anbringen. Die Gewindeschneidmaschine kann mit den Schrauben direkt am Magnetfuß befestigt werden. Mit Hilfe der magnetischen Haftung wird die Maschine am Untergestell angebracht und kann so leicht abgenommen und an einer anderen Stelle genutzt werden.
Ähnliche Produkte

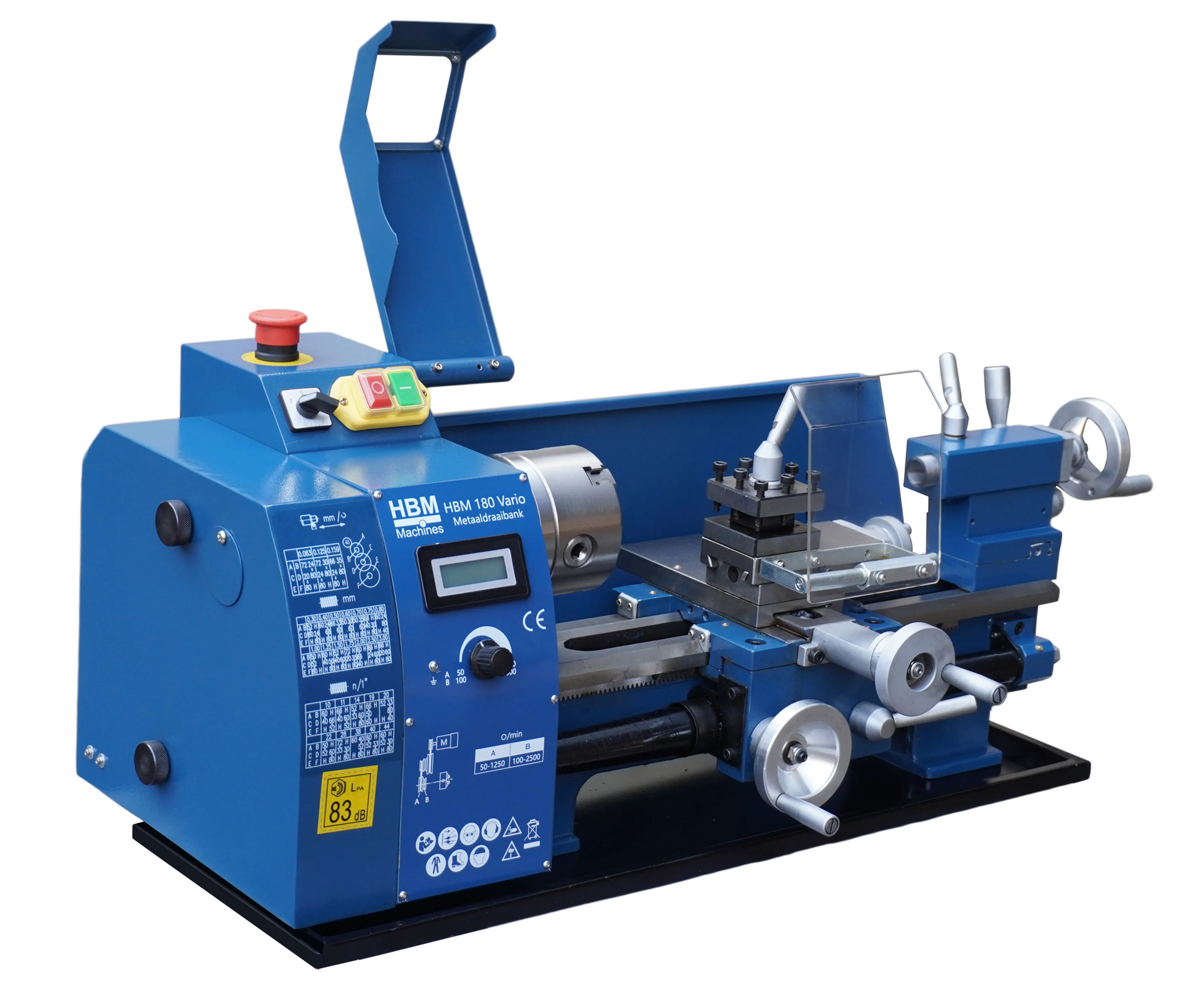

Metalldrehmaschine 180x300mm 300W
