Gewindeschneidmaschine M3-M12

Produktinformationen "Gewindeschneidmaschine M3-M12"

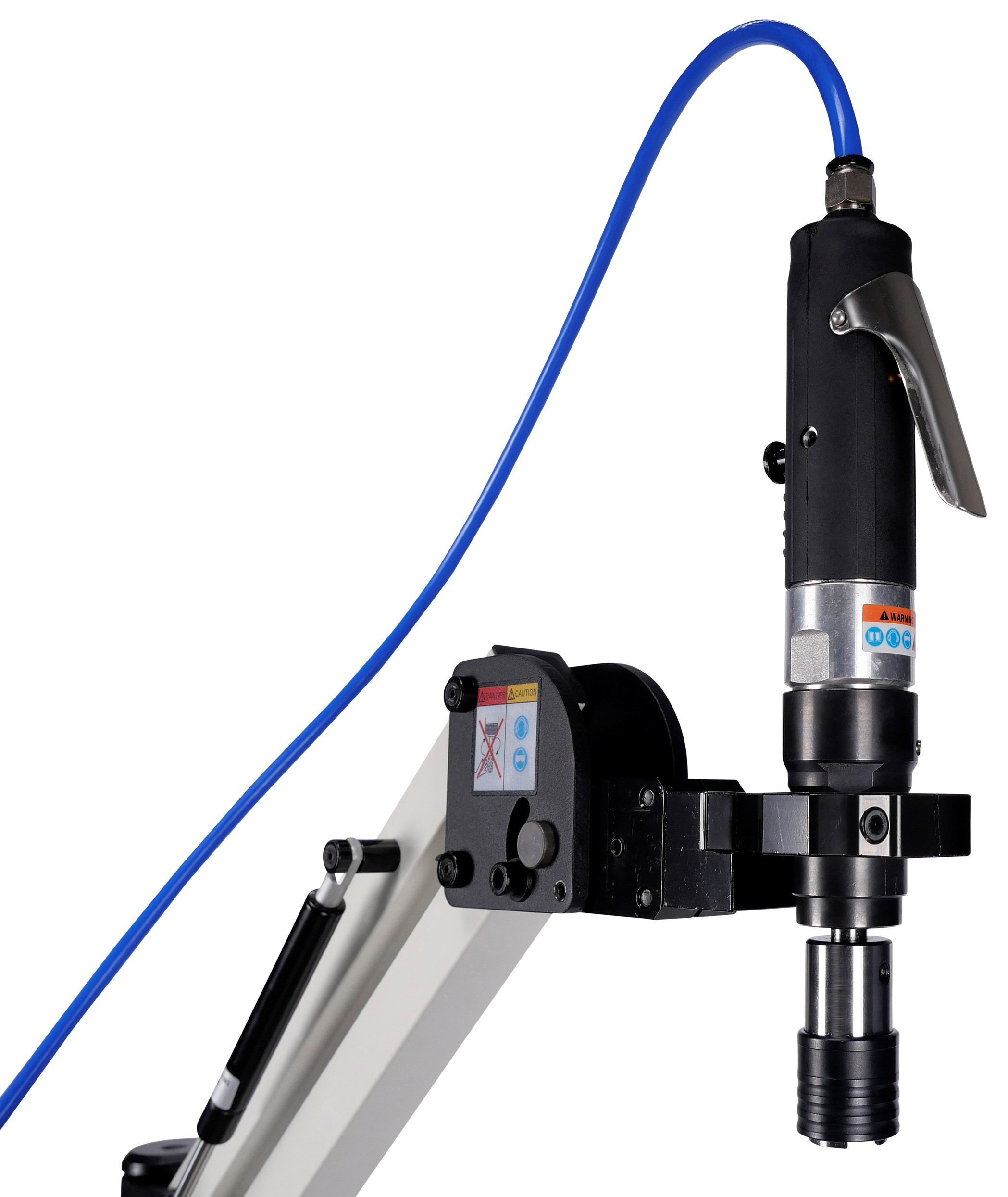

Diese Gewindeschneidmaschine hat einen Arbeitsradius von 1000mm. Mit dieser pneumatischen Schneidmaschine lassen sich flexibel Winkel schneiden.

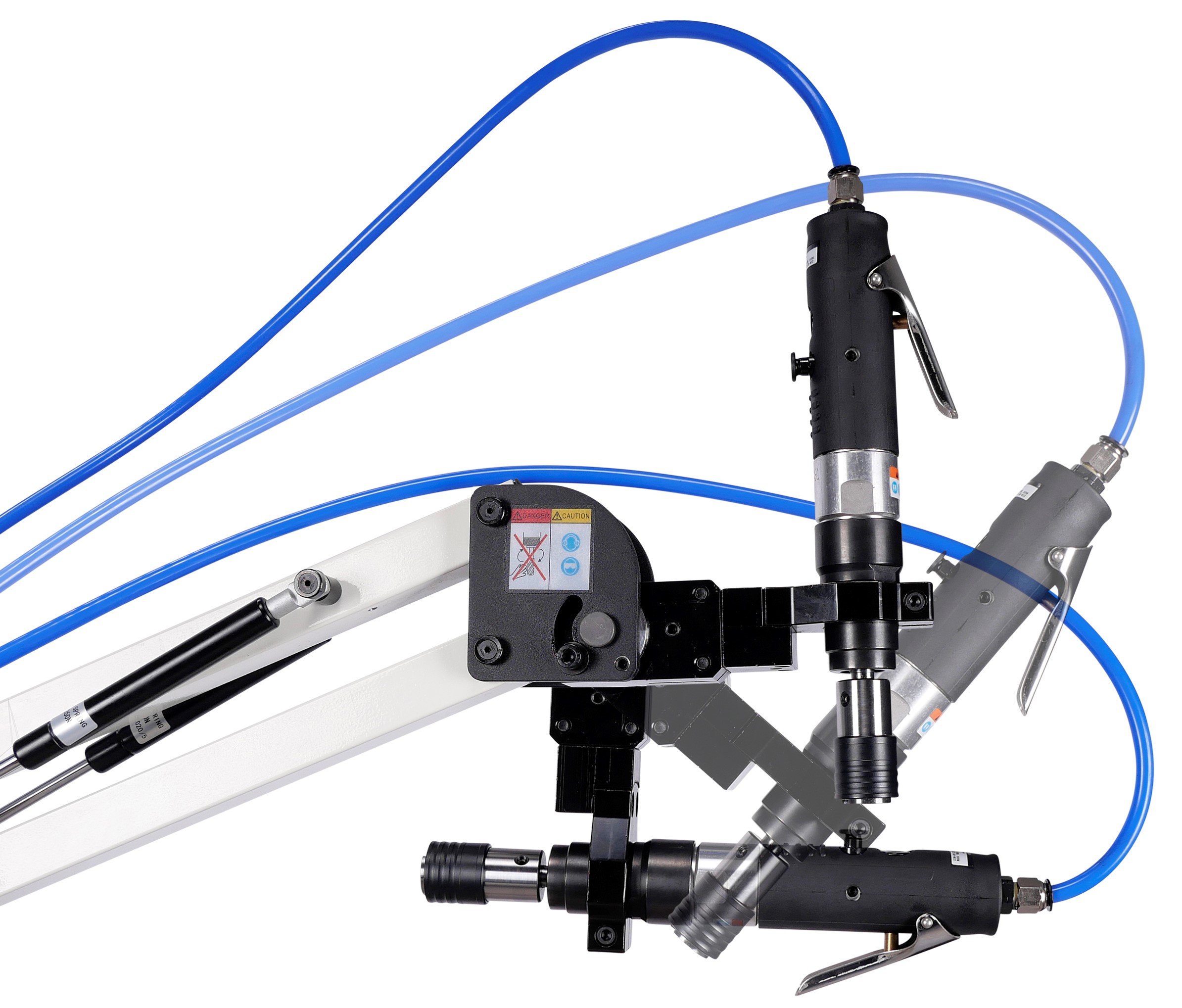

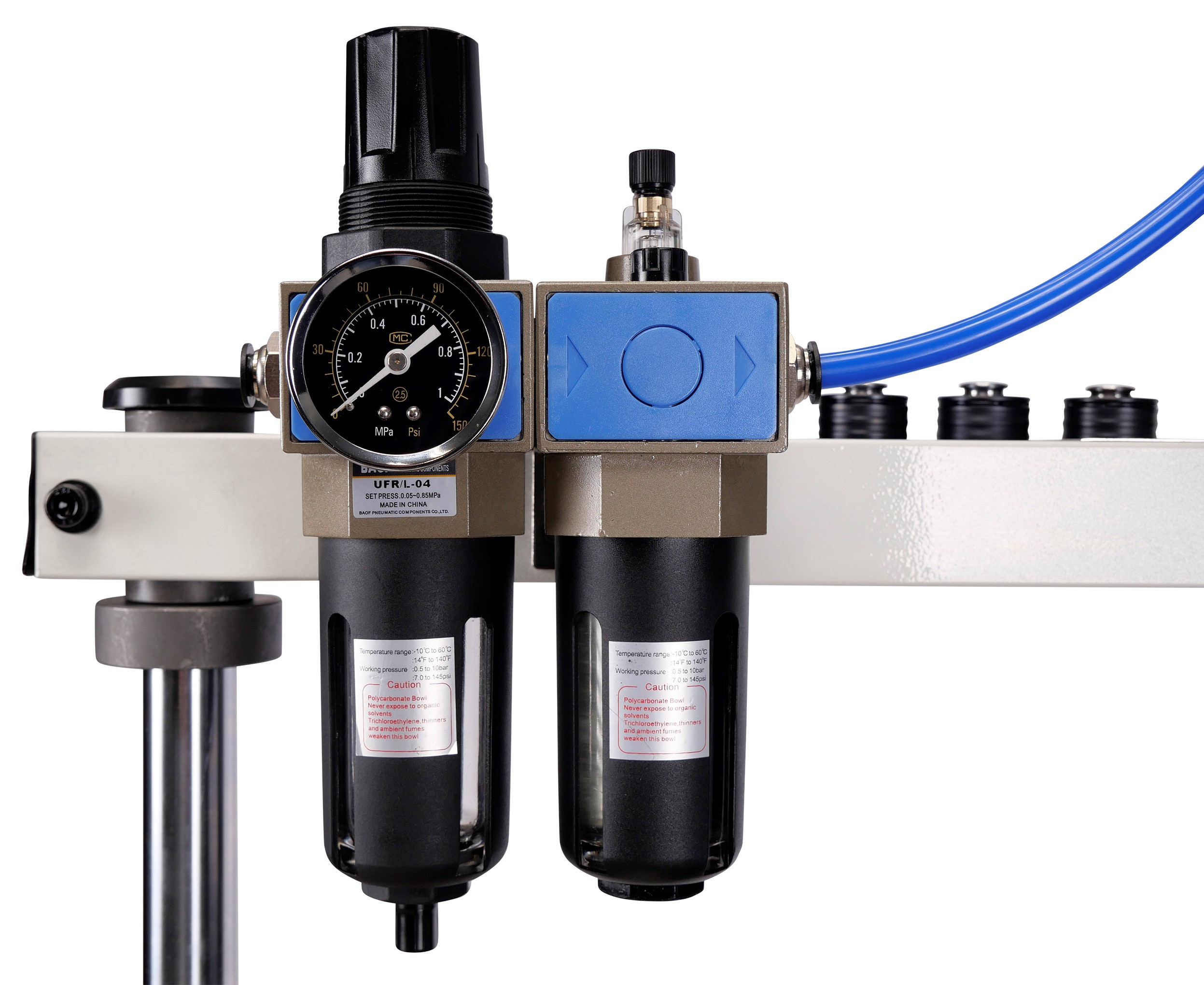

Die Gewindeschneidmaschine kann zum schnellen und genauen Gewindeschneiden von verschiedenen Materialien verwendet werden. Die Maschine kann sowohl horizontal als auch vertikal eingesetzt werden. Die Eingangs- und Ausgangsgeschwindigkeit ist variabel einstellbar. Außerdem können an der Schneidmaschine die Schneidtiefe dynamisch und das Drehmoment pneumatisch eingestellt werden. Für die einfache Bedienung steht Ihnen ein Druckregler mit Manometer zur Verfügung.

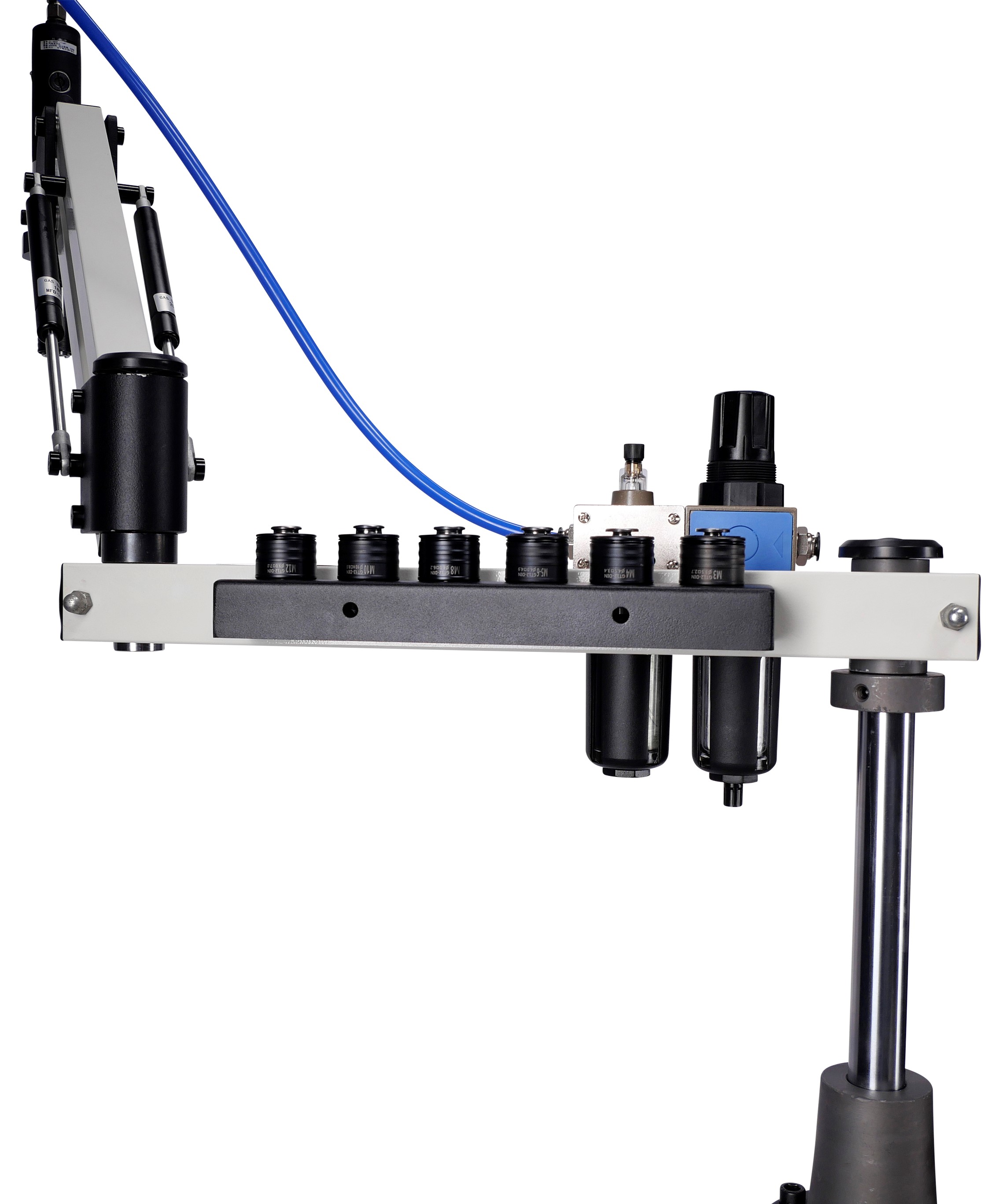

Die Maschine hat einen großen Arbeitsbereich. Für eine optimale Flexibilität der Arme sorgen die selbstschmierenden Bronzebuchsen. Durch die Gasfedern ist ein schwereloser Betrieb möglich. Die Gewindeschneidköpfe können mit Hilfe eines Schnellwechselsystems ausgewechselt werden. Eine Ein- & Austaste ist an der Gewindeschneidmaschine integriert.



Technische Informationen:

GewindebohrungenM3 - M12
Maximaler ArbeitsradiusR 1000 mm

Betriebsdruck6 bis 8 bar
Motordrehzahl400 U/min

Abmessungen (LxBxH)1100 x 230 x 100 mm
Verpackungsabmessungen680 x 275 x 260 mm
Gewicht19,4 kg

LieferumfangGewindeschneidmaschine

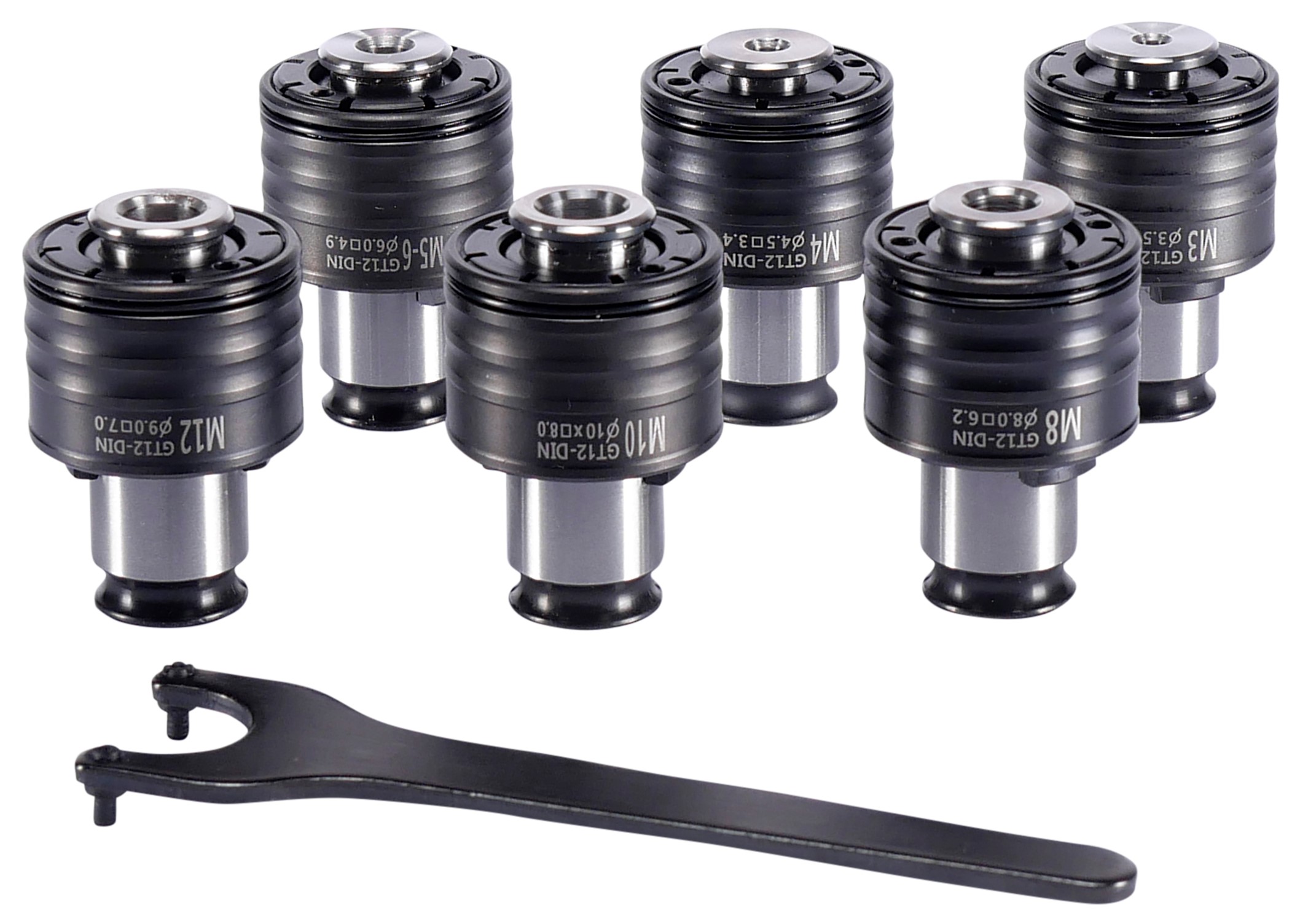

6 x GT12 DIN-Gewindebohrerhalter mit Rutschkupplung (M3 - M12)
M3 : Durchmesser & Schaft∅ 3,5 mm
Schaft: 2,7 mm
M4 : Durchmesser & Schaft∅ 4,5 mm
Schaft: 3,4 mm
M5-6 : Durchmesser & Schaft∅ 6,0 mm
Schaft: 4,9 mm
M8 : Durchmesser & Schaft∅ 8,0 mm
Schaft: 6,2 mm
M10 : Durchmesser & Schaft∅ 10,0 mm
Schaft: 8,0 mm
M12 : Durchmesser & Schaft∅ 9,0 mm
Schaft: 7,0 mm

Zubehör

Magnetfuß Gewindeschneidmaschine ab M10
Dieser Magnetfuß ist passend für die Gewindeschneidmaschinen mit kleinen Gewindebohrgrößen. Den pneumatischen Gewindebohrer M3-M12 finden Sie in unserem Shop unter der Artikelnummer: VA-TMP12.Der Magnetfuß lässt sich einfach zwischen dem Untergestell und der Gewindeschneidmaschine anbringen. Die Gewindeschneidmaschine kann mit den Schrauben direkt am Magnetfuß befestigt werden. Mit Hilfe der magnetischen Haftung wird die Maschine am Untergestell angebracht und kann so leicht abgenommen und an einer anderen Stelle genutzt werden.

466,57 €*
Gewindeschneidmaschine Unterschrank 900x600mm
Dieser Unterschrank für Gewindeschneidmaschinen besticht durch die gefräste Auflagefläche mit einer Größe von 900x600mm.Dieses Untergestell kann universell für verschiedene Maschinen eingesetzt werden. Sie eignet sich optimal, um eine Gewindeschneidmaschine anzubringen und auf dem Tisch zu arbeiten. Der Tisch besitzt 3 T-Nuten. Die Türen des Schranks können einfach geöffnet werden und zusammen mit den beiden Schubläden bieten diese ausreichend Stauraum. Der Unterschrank kann auf vier Lenkrollen einfach bewegt und mit der Feststellbremse am Platz fixiert werden. Technische Informationen: Abmessungen des Tisches900 x 600 mmGröße der T-Nuten16 mm

1.199,00 €*
Untergestell für Gewindeschneidmaschine
Dieser Unterschrank ist passend für die Gewindeschneidmaschinen, die Sie in unserem Shop unter den Artikelnummern: VA-TME16, VA-TME24 oder VA-TME36 finden.Der fahrbare Unterschrank mit T-Nuten eignet sich als Werkbank sowohl für die elektrischen als auch für die pneumatischen Gewindeschneidmaschinen. Zur Befestigung ist der Schrank mit Löchern für die Gwindeschneidmaschinen in 2 Ecken versehen. Durch die Höhe von 895mm kann ergonomisch gearbeitet werden.Der Schrank hat 3 T-Nuten und 4 Lenkrollen mit Feststeller. Die zwei Türen des Schranks können einfach geöffnet werden und bieten ausreichend Stauraum. Die schwere Arbeitsplatte besteht aus hochwertigem Gusseisen. Technische Informationen:Abmessungen des Tisches900 x 600 mmBreite der T-Nuten15 mm  Höhe des Tisches895 mmVerpackungsabmessungen910 x 610 x 900 mmGewicht85 kg

999,95 €*
