Diagnose Scherenhubtisch mit 8 Zylindern

Der Scherenhubtisch SL 555Y LT ist ein Hubtisch mit einer Tragfähigkeit von 5,5 Tonnen, ausgestattet mit 8 ZYLINDER, mit 2 an jedem Ende jeder Plattform, mit einer Y-Bauweise.

Dieses Design, kombiniert mit 8 Zylindern, bietet mehr Stabilität und verbesserte Leistung für die Wartung von schweren und großen Fahrzeugen mit besonderen Anforderungen.

Es wurde für die Radausrichtung entwickelt und verfügt über spezielle Aussparungen für Drehteller und Rutschplatten, die in die 5.400 mm langen Rampen eingebaut sind.

Zusätzlich sind die Rampen mit einem Sublift mit einer Tragfähigkeit von 4 Tonnen ausgestattet.

Wichtige Informationen zum Lift:

    8 Zylinder, mit 2 an jedem Ende jeder Plattform, mit einer Y-artigen Konstruktion.
    Ein in die Rampen eingebauter Sublift mit einer Tragfähigkeit von 4T ermöglicht das Anheben des Fahrzeugs bis zu einer Höhe von 450 mm.
    Bahnsteiglänge von 5,4 m.
    Kann entweder auf dem Boden oder im Boden installiert werden.
    Schienen zur Montage von Buchsenbalken
    Die mechanische Hubverriegelung sorgt für eine perfekte Nivellierung der Plattformen bei Radausrichtungsmessungen.
    Fähigkeit, Fahrzeuge auf eine Höhe von 2.100 mm anzuheben.

Der Invento SL 555Y LT Lift ist mit den notwendigen Sicherheitsmerkmalen ausgestattet, die in der CE-Dokumentation erforderlich sind und einen langen und sicheren Betrieb in der Werkstatt gewährleisten.

Der Aufzug ist für den Einbau in überdachte, geschlossene Räume ohne Hindernisse ausgelegt. Der Betriebstemperaturbereich liegt zwischen -10°C und 40°C.

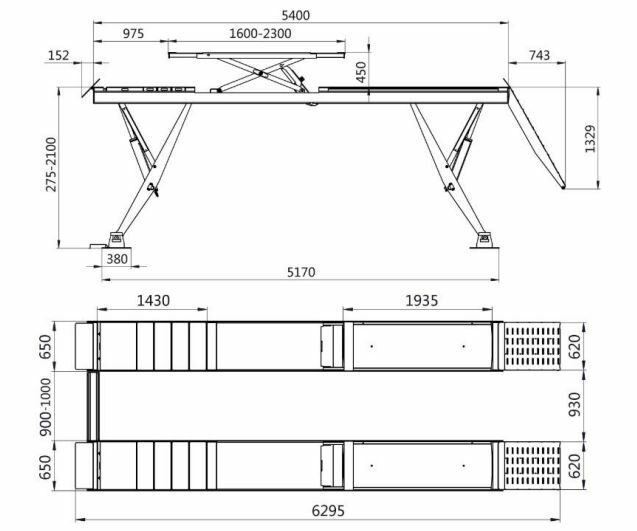

Tragfähigkeit 5.500 kg
Sub-Lift Tragfähigkeit 4.000 kg
Hubhöhe (Unterhub) 2.100 (450) mm
Mindesthöhe 275 mm
Plateaulänge 5.400 mm
Sub-Lift Plattformlänge 1.600 - 2.300 mm
Plattformbreite 650 mm
Abstand zwischen der Schere 900 - 1.000 mm
Hebezeit <90 s
Elektrische Versorgung 400V/50 Hz
Leistung 3,0 kW
