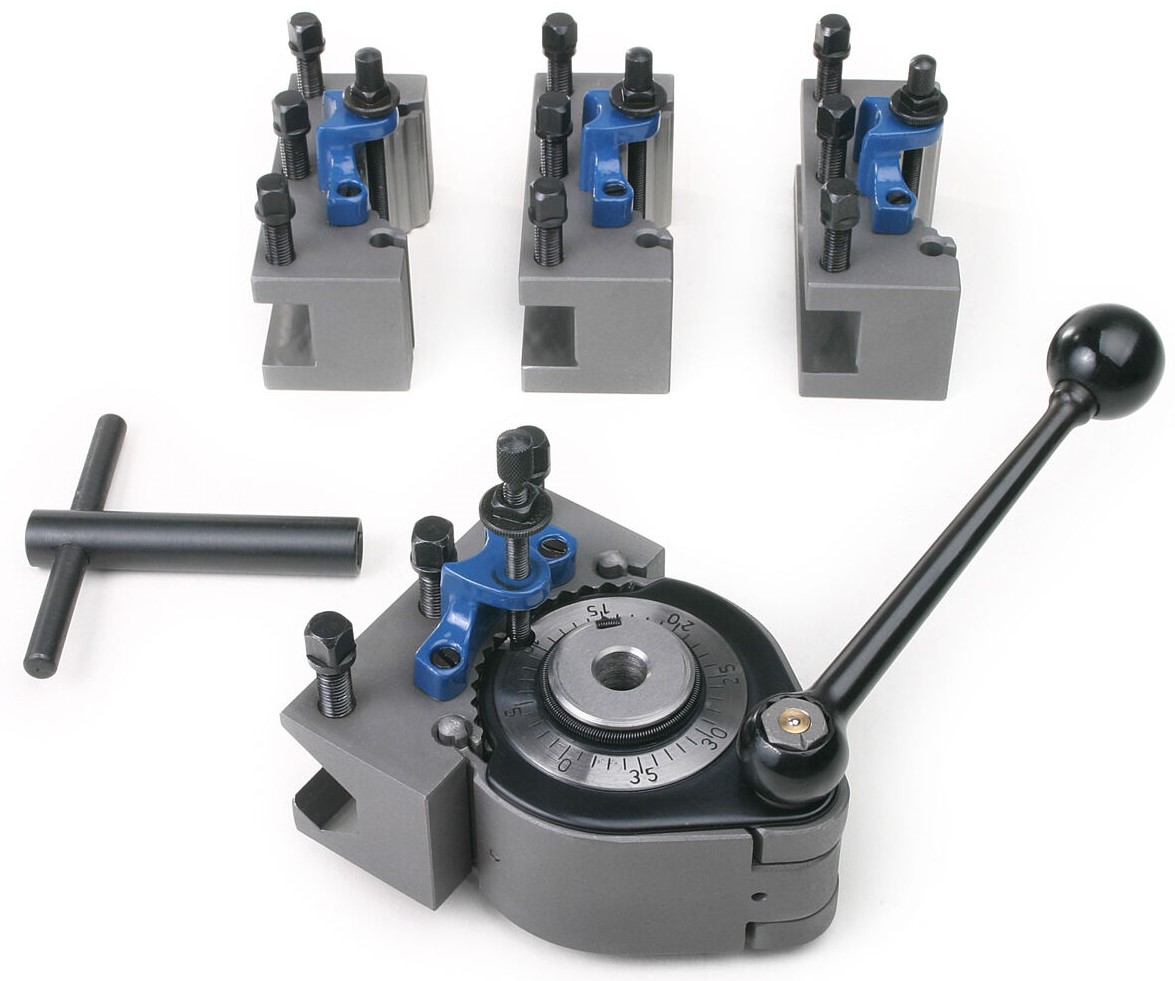

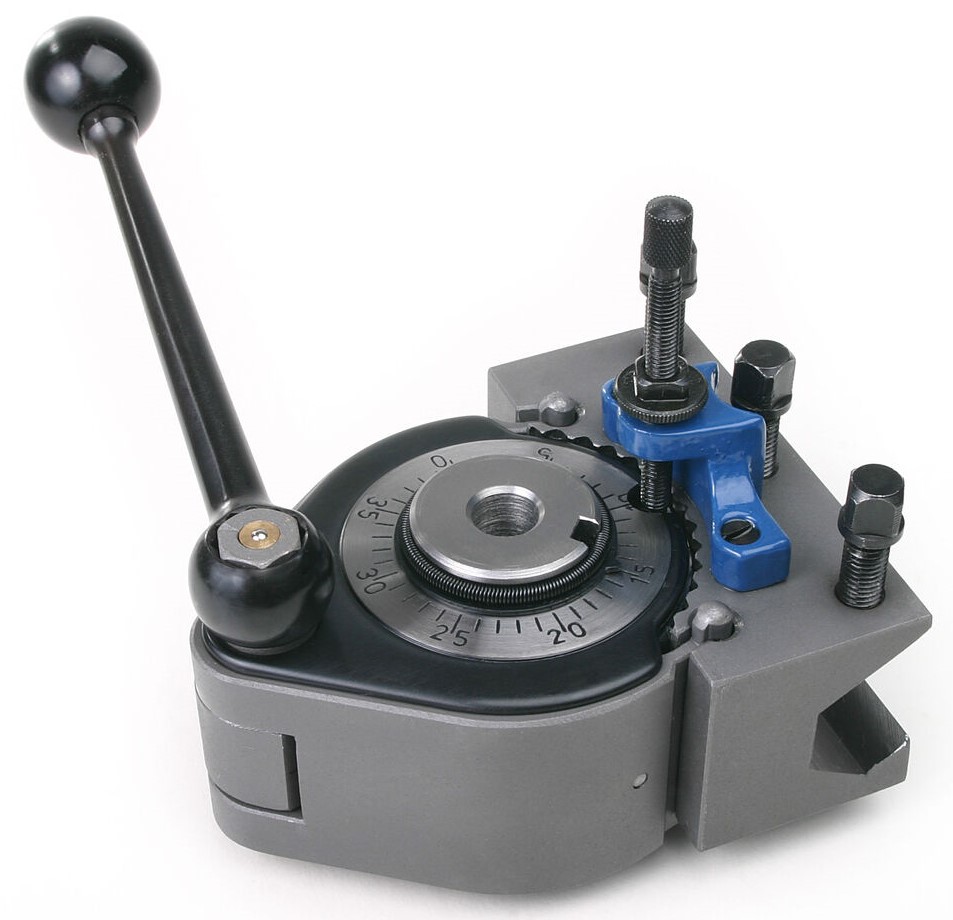

Schnellwechselhalter Multifix Typ A0/A1/E/B

Produktinformationen "Schnellwechselhalter Multifix Typ A0/A1/E/B"

Wählen Sie zwischen den Schnellwechselhalter Typen A0, A1, E und B - finden Sie den richtigen Schnellwechselhalter für Ihre Drehmaschine!

Durch die Voreinstellung der Drehmeißel helfen die Schnellwechselhalter Ihnen schneller zu arbeiten. Somit können Sie Ihre Einstellungen nur einmal einstellen und immer beibehalten. Der Halter lässt sich in 40 verschiedene Winkel einstellen. Mit den Justierschrauben lässt sich der Halter genau auf Ihre Arbeiten anpassen. Die Höhenverstellung wird mit der Rändelschraube durchgeführt. So lässt sich der Halter spielfrei und präzise spannen.

Der Stahlhalterkopf / Hauptblock lässt sich einfach an den jeweiligen Meißelblöcken anbringen und mit dem zentralen Loch an der Drehmaschine anbringen. Das Set besteht aus verschiedenen Blöcken für quadratische und runde Meißel. Diese Blöcke können zu Ihren bestimmten Zwecken eingesetzt werden. Kopf und Halter sind beide mit einer profilgeschliffenen Verzahnung versehen.



Technische Informationen:

 Typ A0
100-00859
Typ A1
100-9068
Typ E
100-00861
Typ B
100-00862
Geeignet für folgende Drehdurchmesser 120 - 220 mm 150 - 300 mm 200 - 400 mm 300 - 500 mm

Meißelkapazität 12 mm 20 mm 20 mm 25 mm

Lieferumfang 1 Hauptblock / Stahlhalterkopf
3 Blöcke für quadratische Meißel
1 Block für runde Meißel
Passender Schlüssel und Inbus
