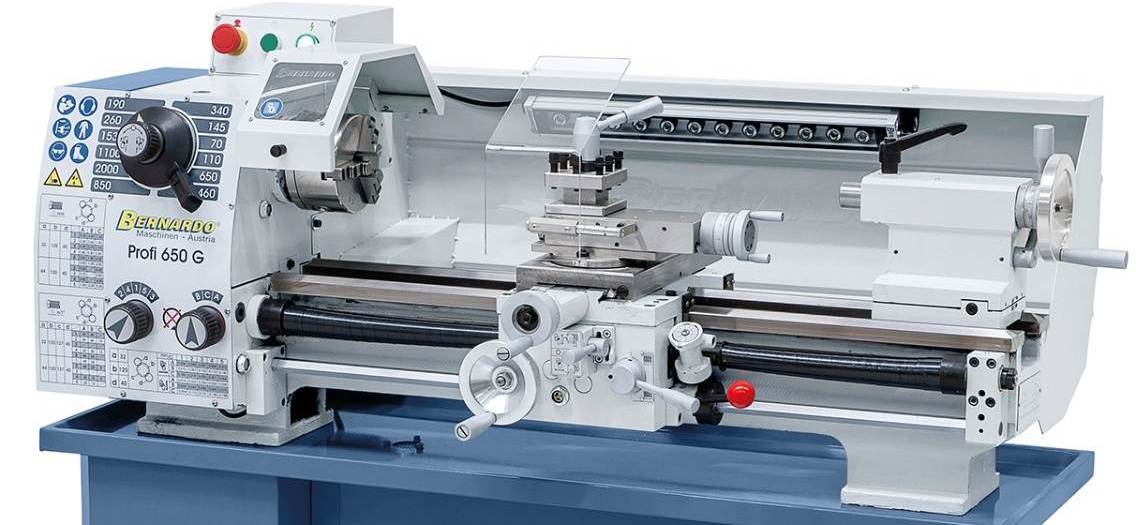

Leitspindeldrehmaschine 280x650mm

Produktinformationen "Leitspindeldrehmaschine 280x650mm"

Wählen Sie zwischen der Tischdrehmaschine mit 230V und 400V! Diese Drehmaschine mit bis zu 1000W ist ideal für präzise Arbeiten von Heimwerkern und Profis.

Mit einem maximalen Drehdurchmesser von 280mm über dem Bett und einem Abstand zwischen den Spitzen von 650mm ist diese Maschine professionell einsetzbar. Die präzise Drehmaschine ist serienmäßig mit einer Leit- und Zugspindel zum Gewindeschneiden bzw. für den automatischen Längs- und Planvorschub ausgestattet. Durch das 12-Stufen Schaltgetriebe wird ein schnelles Einstellen der Drehzahlen ermöglicht - somit ist kein Keilriemenwechsel notwendig. Aufgrund des hohen Drehzahlbereichs und der umfangreichen Ausstattung ist dieses Modell perfekt zum Bearbeiten von Stahl, NE-Materialien und Kunststoffen.

Die Drehmaschine ist mit einer Leitspindel zum Gewindeschneiden bzw. für den automatischen Längs- und Quervorschub ausgestattet. Die Vorschubeinstellung ist einfach aufgebaut, leichtgängig und präzise schaltbar. Zur Feinskalierung ist der Schlitten mit Handrädern ausgestattet. Aufgrund des Präzisionskugellagers liegt die Rundlaufgenauigkeit der Spindelnase sehr hoch, denn Sie ist besser als 0,009mm. Das solide Maschinenbett verfügt über eine induktiv gehärtete und geschliffene Bettführung.

Durch ihre kompakte Bauweise und das hohe Eigengewicht bietet diese Drehmaschine eine hohe Laufruhe für ein präzises Arbeiten. Mit dem durchzugsstarken Antriebsmotor verspricht diese Drehbank ein hohes Drehmoment.



Technische Informationen:

Arbeitsbereich

Umlaufdurchmesser
über dem Bett
280 mm
Spitzenhöhe140 mm
Spitzenweite650 mm
Bettbreite160 mm



Spindel

SpindelaufnahmeMK 4
Spindelbohrung26 mm
Spindeldrehzahl
(stufenlos regelbar)
70 - 2000 U/min



Gewindeschneiden

Schneidbereich (metrisch)0,25 - 5 mm
Schneidbereich (in Zoll)6 - 96 Gg/1"
Vorschubgeschwindigkeit
(Längsvorschub)
0,036 - 0,364 mm/Umin
Vorschubgeschwindigkeit
(Planvorschub)
0,019 - 0,188 mm/Umin

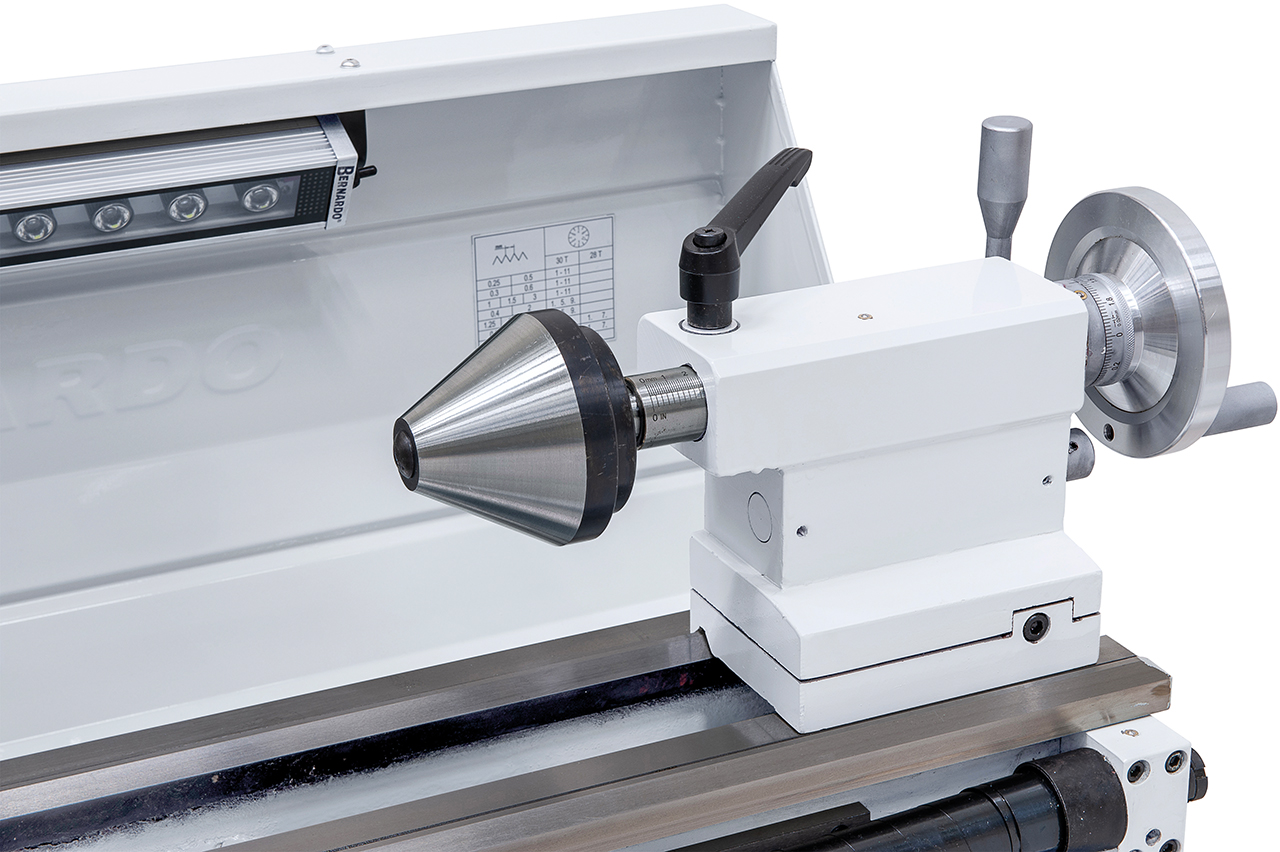

Pinole

Pinolenhub105 mm
PinolenaufnahmeMK 3



Antrieb

Motorleistung S1 100%750 Watt
Motorleistung S6   40%1000 Watt
Spannung230 Volt400 Volt



Maße und Gewichte

Maschinenabmessungen1400 x 720 x 520 mm
Gewicht202 kg



Lieferung

Lieferumfang

Dreibacken Drehfutter 125 mm
Futterflansch 125 mm
Planschlitten mit Obersupport
Feste Körnerspitzen
Gewindeuhr
Vierfachstahlhalter für Meißel
LED Maschinenleuchte
Spänerückwand
Futterschutz
Leitspindelabdeckung
Satz Wechselräder
Bedienwerkzeuge

Zubehör

Drehmaschinen Untergestell 116x38x78cm
Dieser Unterschrank ist geeignet für alle Drehmaschinen bis zu einer Spitzenweite von 650 mm.Das Untergestell kann universell für verschiedene Tischdrehmaschinen eingesetzt werden. Sie bietet für die Drehmaschinen eine stabile Stahlblechkonstruktion. Der Unterschrank verfügt über Schubläden und Ablagefächer. Technische Informationen: Farbe der LackierungTaubenblau (RAL: 5014)Abmessungen1160 x 380 x 780 mmGewicht45 kg

549,95 €*
