Produktinformationen "Teilapparat BS-1 mit Dreibackenfutter"

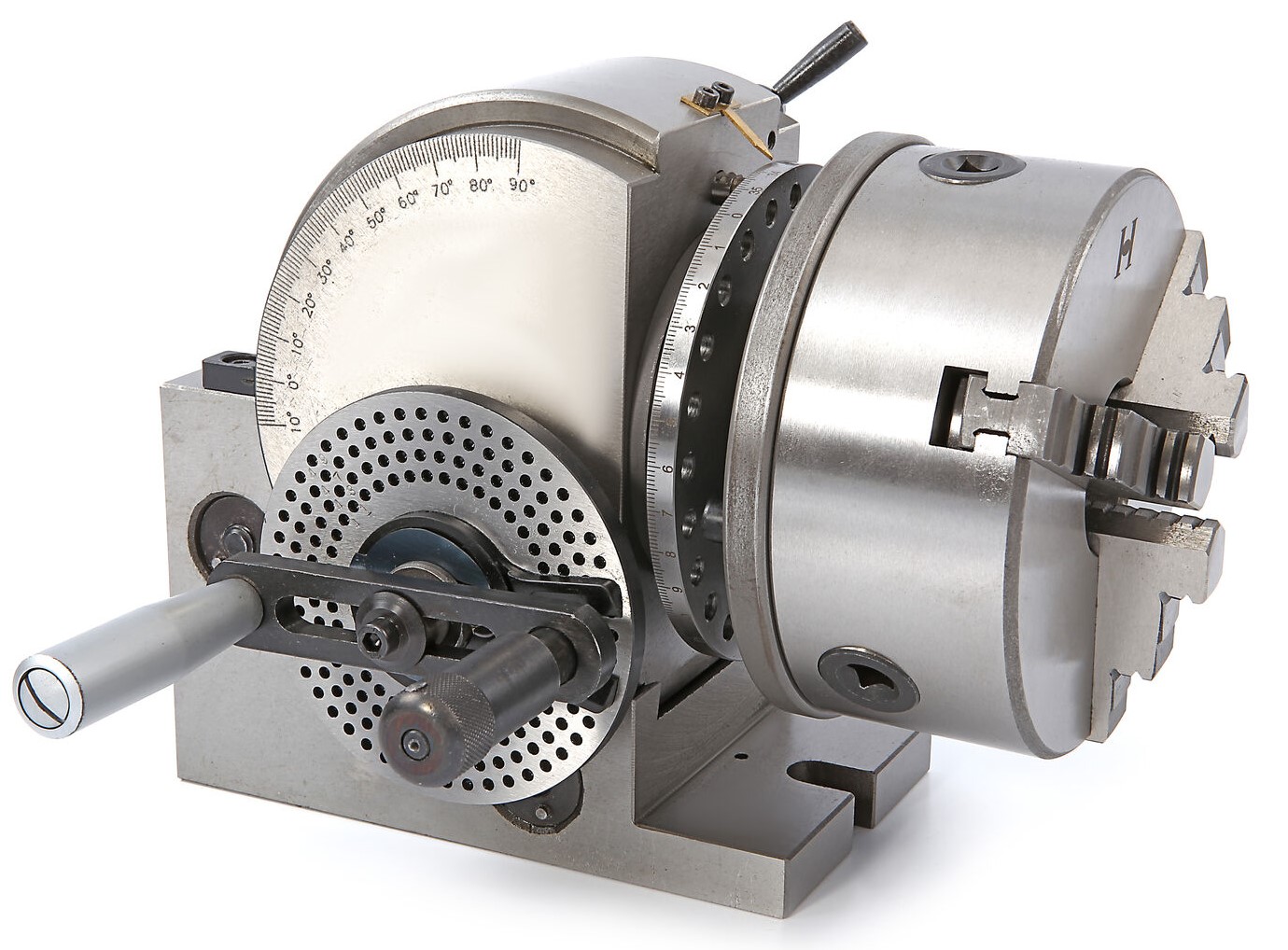

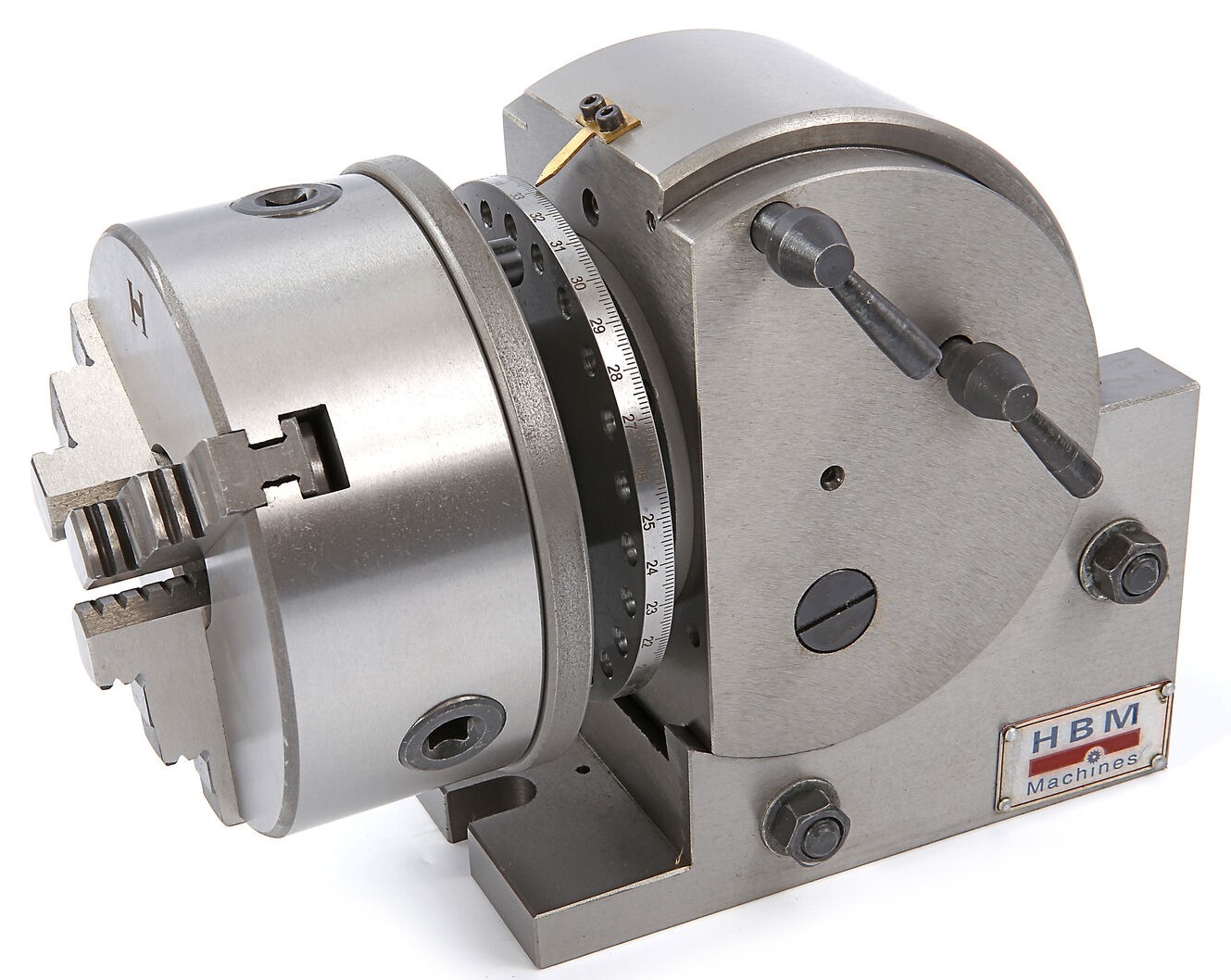

Dieser universell einsetzbare Teilapparat wird im Set mit drei Teilscheiben, Drehbacken Drehfutter ∅160mm und einer festen Spitze geliefert.

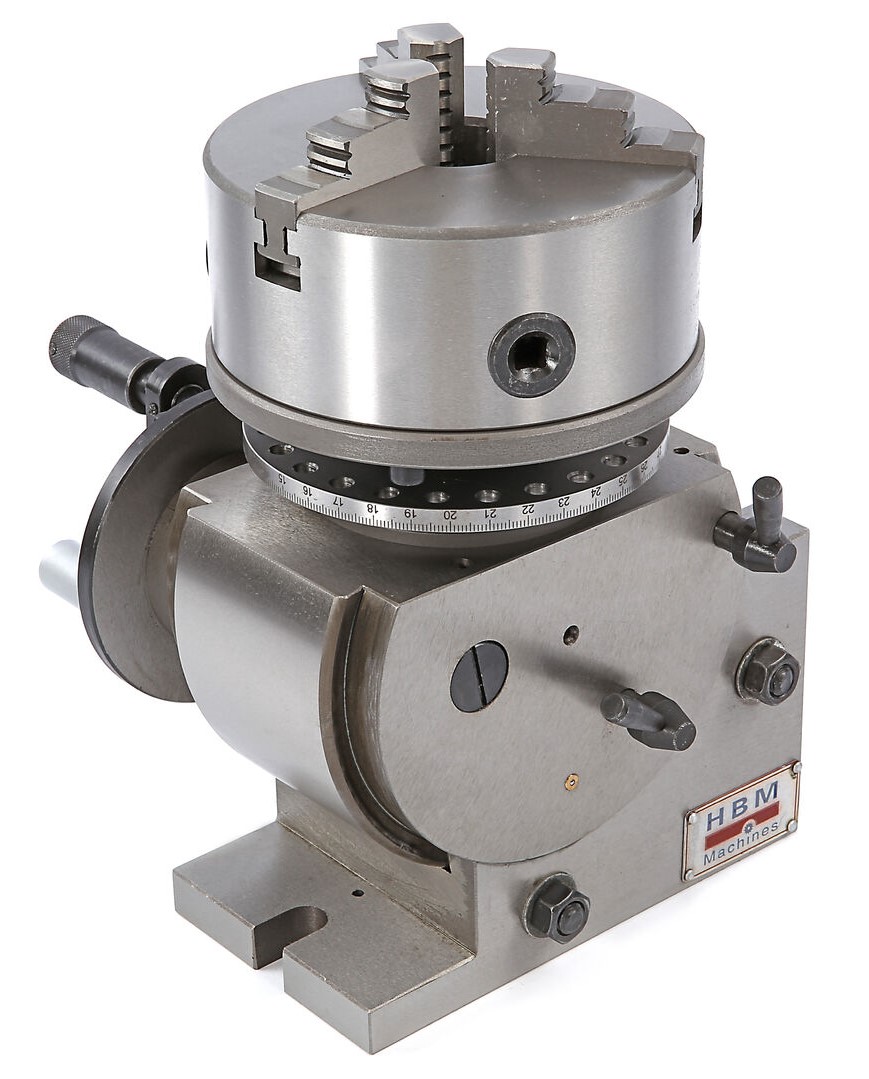

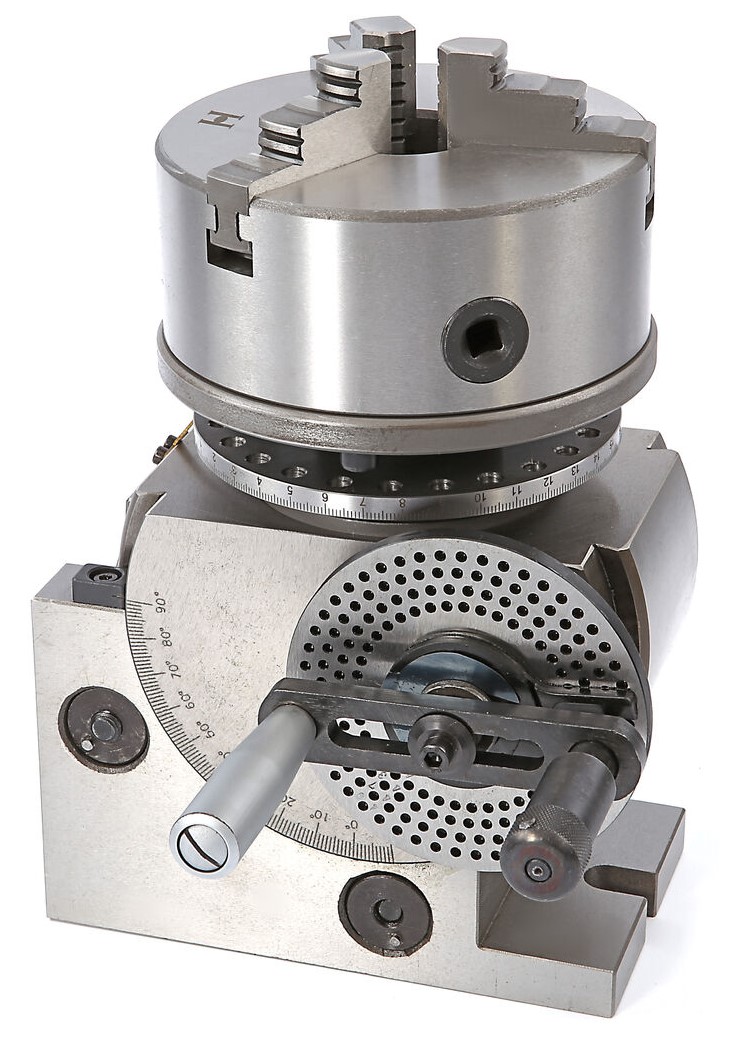

Ein Teilapparat wird verwendet, um ein Werkstück in bestimmten Winkelpositionen zu bearbeiten. Dieser Teilkopf hat eine direkte Verteilung von 24 Löchern. Der Teilapparat ist sowohl horizontal als auch vertikal von -10° bis +90° neigbar. Die Spindel ist gehärtet und geschliffen. Das Übersetzungsverhältnis liegt bei 1:40.
Dieses Modell ist mit drei Teilscheiben ausgestattet:
Scheibe A: 15 - 16 - 17 - 18 - 19 - 20 Löcher
Scheibe B: 21 - 23 - 27 - 29 - 31 - 33 Löcher
Scheibe C: 37 - 39 - 41 - 43 - 47 - 49 Löcher
Technische Informationen:
| Löcher der Direktteilung | 24 Löcher |
|---|---|
| Übersetzungsverhältnis | 1 : 40 |
| Durchmesser der Bohrung | 20 mm |
| Spitzenhöhe | 116,4 mm |
| Gesamthöhe | 220 mm |
| Gewicht | 42 kg |

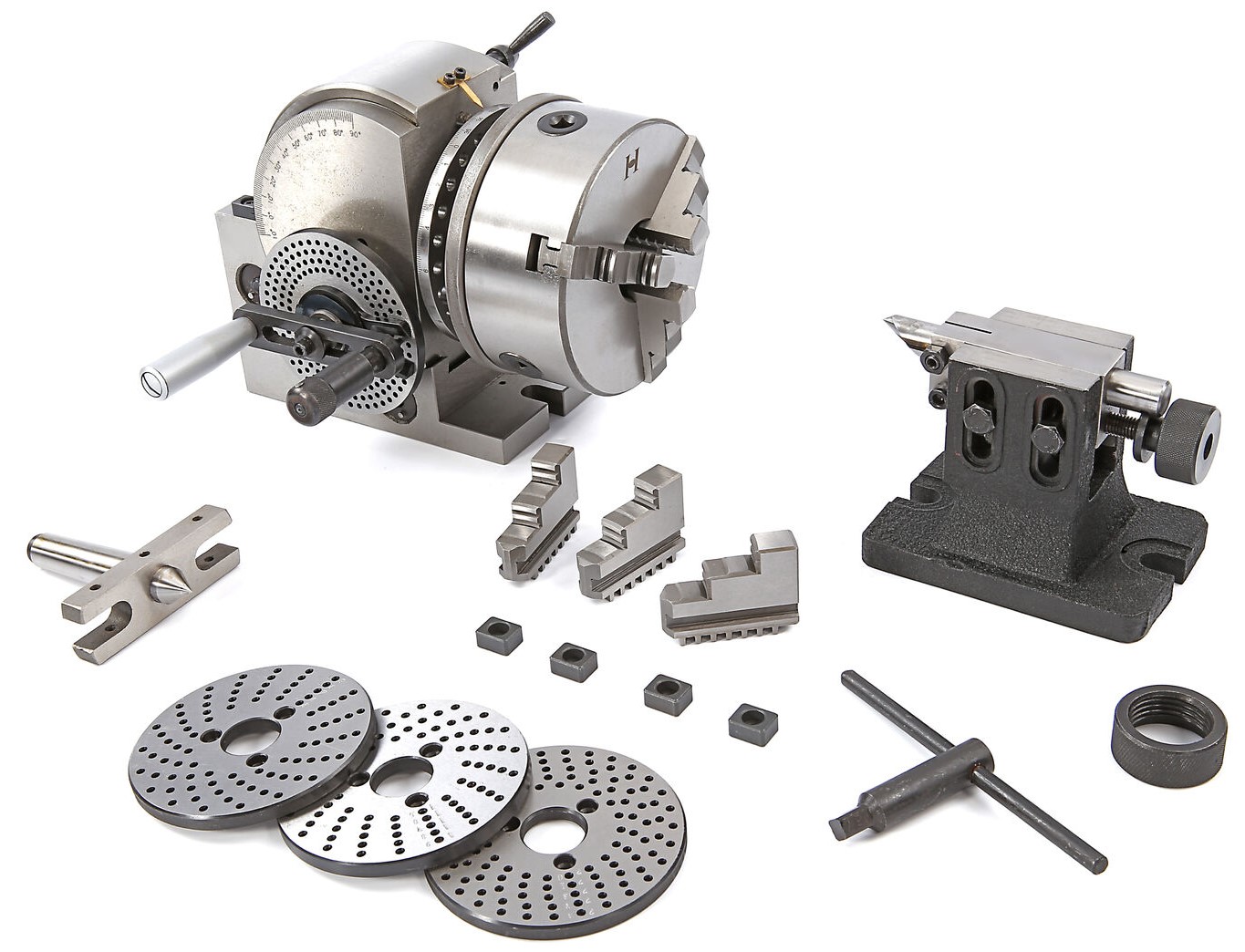

| Lieferumfang | Teilapparat 3 Teilscheiben mit Schere Dreibacken Drehfutter ∅160mm Feste Spitze mit Halterung |
